Tiger E3 & Tiger E5

FM Transmission Site Feed,

Control and Monitoring

Présentation du produit

TIGER E3 / E5 est l’appareil qui peut gérer chaque type de site d’émetteur FM et répond à toutes les exigences personnalisées, des grands réseaux FM nationaux aux stations locales. TIGER E3 / E5, c’est 7 appareils en 1, grâce à la puissance de la technologie numérique Tiger E5 peut remplir les fonctions suivantes: Codec audio IP / Changement audio / Limiteur audio / Générateur stéréo / Encodeur RDS / Changement MPX / Système de surveillance FM avec intégré Tuner. TIGER E3 / E5 peut gérer et décoder les signaux MPX et RDS, recevoir des signaux de streaming audio IP, être connecté et analyser des signaux audio analogiques et numériques; grâce au changement audio 4 canaux audio et au changement MPX, il peut gérer tout type de signal reçu dans un site de transmission.Le TIGER E3 / E5 dispose d’un récepteur de streaming IP double et d’un lecteur de carte SD géré par un basculement multimédia.
Distribution FM Contrôle et surveillance du réseau TigerE3 AxelTech



TIGER E3 / E5 prend en charge les services dynamiques RDS les plus avancés, notamment TMC, ODA, IH, TDC, EWS, Radio Text et Radio Text plus. TIGER E3 / E5 permet d’interfacer les systèmes d’automatisation radio pour afficher le titre de la chanson, l’artiste et d’autres informations, mais toujours conforme aux normes CENELEC (Europe), NRSC (Amérique) et UECP v7.05.Le contrôleur de puissance multiplex ITU BS412 intégré agit sur la sortie pour répondre même aux réglementations gouvernementales européennes les plus strictes.Pour contrôler toutes ces fonctions, une interface Web a été créée qui peut être utilisée par tous les navigateurs avec n’importe quel appareil, du smartphone à l’ordinateur portable.Pour satisfaire les techniciens les plus exigeants, TIGER E3 / E5 est compatible SNMP v2c.

  • Diffusion multicast MPX + RDS (TX&RX) sur IP
  • Nouvelles fonctionnalités pour Dynamic RDS
  • Diffusion multicast de données RDS sur IP

Des modèles

Distribution FM Contrôle et surveillance du réseau Tiger E5 AxelTech

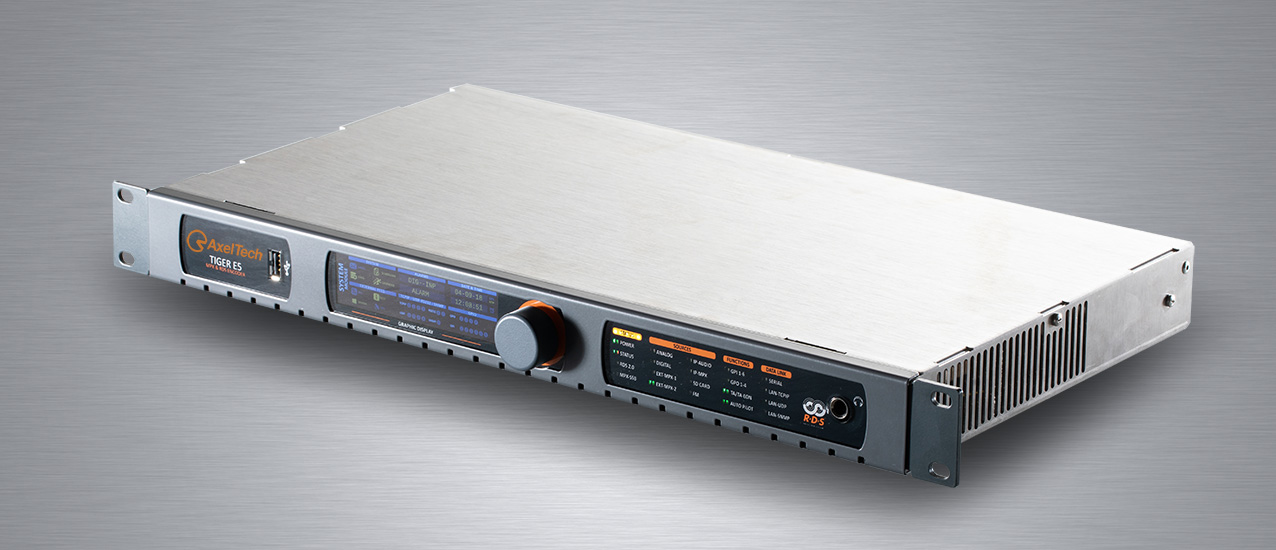

TIGER E5

Distribution FM Contrôle et surveillance du réseau Tiger E5 AxelTech
Distribution FM Contrôle et surveillance du réseau Tiger E5 AxelTech
Distribution FM Contrôle et surveillance du réseau Tiger E5 AxelTech
Distribution FM Contrôle et surveillance du réseau TigerE5 AxelTech
Distribution FM Contrôle et surveillance du réseau Tiger E3 AxelTech

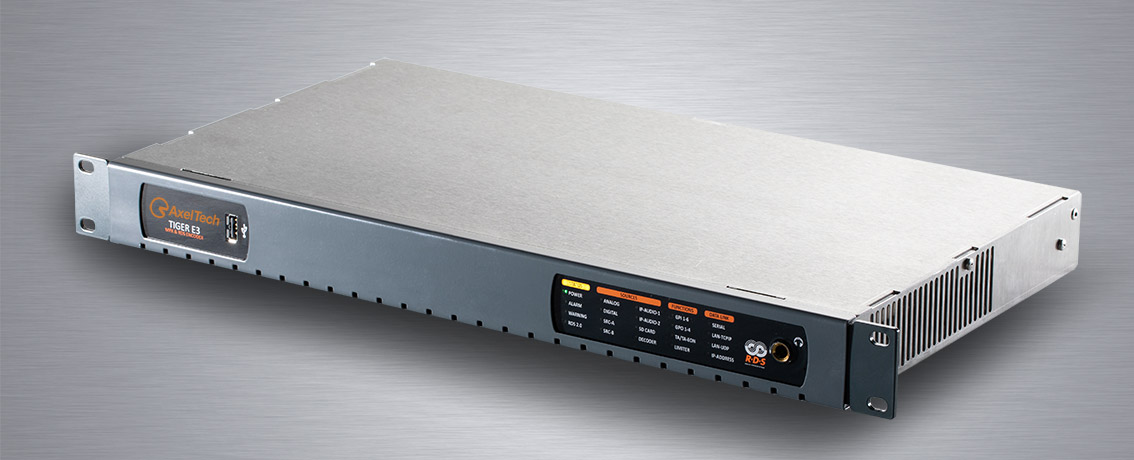

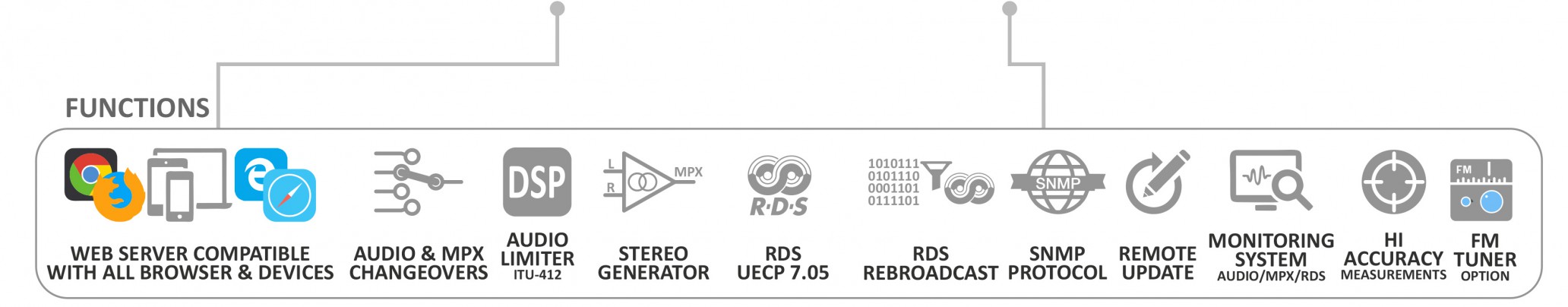

TIGER E3

Distribution FM Contrôle et surveillance du réseau Tiger E3 AxelTech
Distribution FM Contrôle et surveillance du réseau Tiger E3 AxelTech
Distribution FM Contrôle et surveillance du réseau Tiger E3 AxelTech
Distribution FM Contrôle et surveillance du réseau Tiger E3 AxelTech
Distribution FM Contrôle et surveillance du réseau Tiger AxelTech

Points forts

Général

  • Alimentation principale 90–260Vac 50 / 60Hz. 15W
  • Appareil vert – seulement 15 W
  • Écran graphique couleur 480×128 (uniquement Tiger E5)
  • Panneau de leds d’état avec 40 leds
  • Rack 1u 19 ”- Acier Inox
  • Alimentation redondante (disponible en option)
  • Immunité élevée aux champs RF puissants, conçue pour être installée dans des sites TX à haute puissance
  • Entièrement numérique – pas de trimmer

Section entrées et générateur stéréo

  • Entrée analogique sur XLR,
  • Entrée numérique AESEBU sur XLR
  • Double entrée IP en streaming (MP3, OPUS, PCM, VORBIS…)
  • Double sortie MPX avec source et niveau indépendants
  • Bypass HW sur les sorties MPX (Aux-1 à Out 1 & 2)
  • 2 entrées AUX (MPX / RDS / SCA) large bande – à commande numérique
  • Passage MPX entre sources MPX externes ou internes.
  • 2 mélangeur large bande pour mélanger interne (générateur stéréo et RDS) ou externe (MPX, RDS ou SCA)
  • signaux
  • Retard configurable sur les signaux MPX
  • AGC sur chaque source unique
  • Limiteur, Clipper MPX.
  • Commande ITU BS412
  • Mesure de l’intensité sonore de l’UIT
  • Mesure du bruit hors bande et du bruit pilote
  • Mesure RDS, pilote, audio principal et audio secondaire
  • Décodeur MPX intégré de haute qualité
Distribution FM Contrôle et surveillance du réseau Tiger AxelTech

Processus

  • 4 canaux Audio Changeover Changeover Audio avec priorité source / logique de restauration
  • Lecteur audio de sauvegarde sur carte SD
  • Retard configurable sur les sources audio
  • Filtre UECP configurable sur le signal RDS entrant (AUX-1) pour une rediffusion
  • Capacité d’effacement numérique du signal RDS sur le signal MPX + RDS entrant
  • Mettre à niveau FW directement sur le terrain géré par l’interface Web GUI
  • Limiteur audio intégré (Psicoacustic, Look-ahead, ITU BS412)
  • Temps de démarrage DSP rapide <5 sec (OS <30 sec

Section RDS de l’encodeur

  • Encodeur RDS entièrement compatible avec UECP EBU SPB490 v7.05, CENELEC (Europe) et NRSC (Amérique)
  • Prise en charge complète de tous les services RDS, services statiques et dynamiques.
  • Ports UEPC (2 séries, 4 TCPIP, 4 UDP)
  • n.8 Ensemble de données
  • n.10 EON + PS principal pour chaque ensemble de données
  • Décodeur RDS intégré
  • Tuner FM avec décodeur RDS (en option)
  • Commutateur de jeu de données géré par UECP / SNMP / REST / HTTP / ASCII PARSER / TXT FILE / GPI
  • Interface facile avec tout type de système d’automatisation (UECP / SNMP / REST / HTTP / ASCII PARSER / TXT FILE)
  • Possibilité de connecter tous les systèmes d’automatisation radio pour obtenir des données pour RDS (PS / RT / RT + / TA / MS)
  • Configuration rapide de la page RDS facile
Distribution FM Contrôle et surveillance du réseau Tiger AxelTech

GUI et surveillance

  • Entièrement programmable par l’interface Web GUI, tous les navigateurs sont pris en charge
  • Interface graphique simple et intuitive, prise en charge par tous les appareils (PC, ordinateur portable, tablette, smartphone, etc. ..)
  • Interface graphique simple et configurable
  • Interface graphique Web multi-utilisateurs
  • Carte avec géolocalisation de l’appareil (RX sat ou coordonnées fixes sont nécessaires)
  • Interface graphique Web avec des bulles d’informations
  • Surveillance du tuner FM (en option)
  • Analyseur de signal de spectre MPX sur les sorties, les entrées Aux et les signaux internes.
  • Graphiques dynamiques pour voir la valeur dans le temps
  • Analyseur de données de groupes RDS
  • GUI avec barres de compteur LED
  • Codage de streaming audio IP pour la surveillance audio à distance, avec sélection et niveau de source indépendante
  • Sortie casque avec sélections de sources indépendantes et niveau

Tuner de surveillance (facultatif)

  • Mesure de niveau RF
  • Décalage du transporteur
  • MPX, RDS et écarts pilotes
  • BLER (taux d’erreur sur bloc)
  • Décodeur RDS (PI, PS, RT, PTY, RT +, TP, TA, M / S, CT, AF, TMC, EON)

Communications et gestion

  • Connexions Ethernet / USB / RS232 / GPIO
  • Accès Wi-Fi facile – Hot spot WiFi USB pour connecter directement un appareil sans fil au Tiger.
  • SNMP V2c
  • Possibilité de configurer jusqu’à 3 serveurs NTP (V1, V2, V3, V4).
  • Possibilité d’envoyer des e-mails à 4 récepteurs et de définir 3 serveurs SMPT différents.
  • Prise en charge IPV4 et IPV6 (3 adresses IPV4 et 3 adresses IPV6).
  • N ° 2 RS232 pour les commandes UECP.
  • 6 GPI et 4 relais (tous les GPIO sont entièrement programmables par l’interface graphique)
  • Prise en charge HTTP, FTP, SNMP, SMTP, UDP, TCP.
  • Alarmes via: TRAP (SNMP), e-mail (SMTP), GPO, HTTP
  • Prise en charge GPS externe (heure, date et géolocalisation)
  • Carte uSD pour la fonction de clonage, pour la maintenance et le remplacement facile d’une unité défectueuse.
  • Fonction d’import et d’export de configurations
  • PRESET, avec fonction de chargement / sauvegarde / import / export
  • Journaux 24/7 avec fonctions d’exportation
  • 6 niveaux de gestion des droits d’accès
  • Configuration facile de la page de configuration avec des diagrammes de connexion d’informations.
  • API REST disponible pour gérer l’appareil
  • Interface ASCII PARSER pour des paramètres de ligne de commande faciles
  • Fonction SAMBA SHARE pour se connecter et obtenir des données à partir d’un PC externe.
  • Accès contemporain multi-utilisateurs
Distribution FM Contrôle et surveillance du réseau Tiger AxelTech
Distribution FM Contrôle et surveillance du réseau Tiger AxelTech

Diagramme

Distribution FM Contrôle et surveillance du réseau Tiger AxelTech

Particularités Connectez «n’importe quel» type de sources

TIGER E3 / E5 gère différents types de sources audio telles que l’audio analogique et numérique, IP-Audio, Backup-Player et MPX, grâce au basculement audio 4 canaux et au basculement MPX 2 canaux.Un retard peut être attribué à n’importe quelle source et permet l’alignement temporel de deux sources ou plus.Il est possible d’utiliser le lecteur audio interne comme sauvegarde si toutes les sources externes tombent en panne.Le limiteur interne surveille en permanence les niveaux audio des sources, ce qui permet de gérer le niveau et d’éviter tout dépassement généré par le satellite ou la décompression IP-Audio MPEG.Les entrées MPX sont décodées (L&R) et disponibles pour être utilisées comme sources pour le changement audio ou le changement MPX.

MPX Changeover dispose d’un filtre UECP qui permet la régénération ou le filtrage de tout service RDS (PS, RT, RT +, IH, TMC, TA / TP), donnant ainsi à l’utilisateur la possibilité de maintenir, remplacer ou filtrer tout paramètre RDS à partir de la signal RDS entrant.Avec le tuner en option, il devient un système de commutation / surveillance FM avec tuner intégré.Le TIGER E5 peut gérer et décoder les signaux MPX et RDS, recevoir des signaux de streaming audio IP, recevoir et analyser des signaux audio analogiques et numériques. Grâce au basculement audio 4 canaux et au basculement MPX, il peut gérer tous les types de signaux reçus dans un site de transmission.

Un accès facile

TIGER E3 / E5 est entièrement configurable via l’interface WEB. Son serveur web est compatible avec tous les navigateurs web disponibles (Chrome, Firefox, Edge, Opera, Safari…).TIGER E3 / E5 prend en charge les ordinateurs portables, tablettes et smartphones simplifiant la navigation et le réglage de l’appareil avec son interface graphique de type réactif qui adapte le mode de visualisation en fonction de la résolution et de la position (portrait / paysage) de l’appareil de visualisation actuel.Le dongle USB WiFi fourni crée un point d’accès WiFi spécifique qui permet l’accès à l’appareil sans avoir besoin d’un réseau câblé ou sans fil.TIGER E3 / E5 comprend 3 adresses IPV4 et 3 adresses IPV6 pour assurer une connexion simultanée pour tous les systèmes de diffusion et de surveillance.

Distribution FM Contrôle et surveillance du réseau Tiger AxelTech

Entretien facile

Tout nouvel utilisateur peut profiter de la gestion simplifiée des paramètres de Tiger E3 / E5. LA FONCTION DE CONFIGURATION FACILE permet à l’utilisateur de définir rapidement et facilement le mode de fonctionnement, tandis que la CONFIGURATION RAPIDE RDS offre le moyen le plus simple de définir les principaux paramètres RDS.IMPORT / EXPORT et PRESET MANAGER sont disponibles pour une gestion plus avancée de Tiger E3 / E5.Ces fonctions s’appliquent à l’ensemble de la configuration de l’appareil ou uniquement à certains modules sélectionnables (SYSTEM, RDS, MPX, AUDIO, MULTIMEDIA et TUNER).TIGER E3 / E5 utilise une carte uSD pour créer une copie automatique de toutes les données de l’appareil chaque fois que l’utilisateur change quoi que ce soit. Si l’appareil doit être remplacé ou dupliqué, la carte uSD peut être utilisée pour le cloner.

surveillance

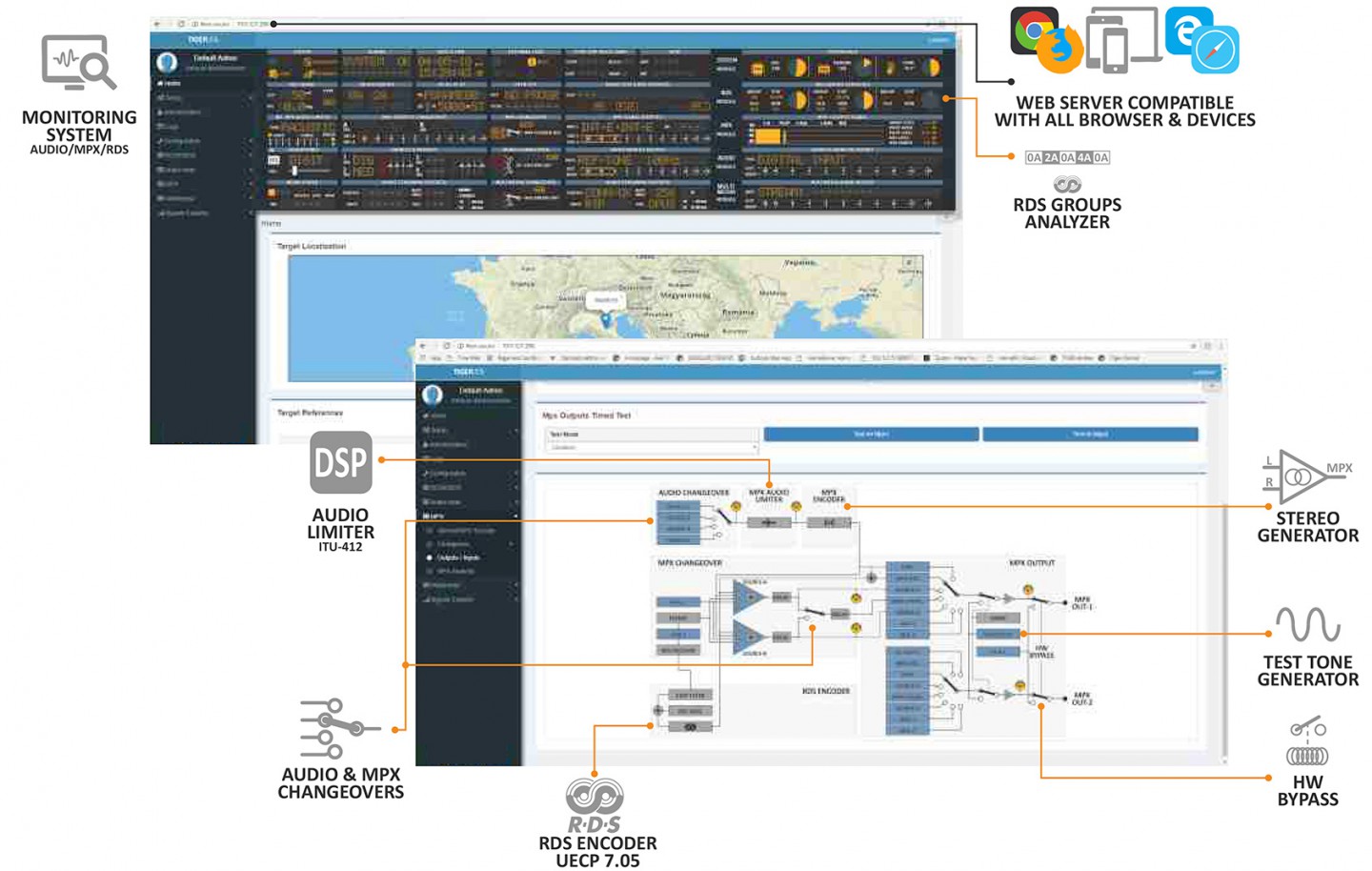

Tiger E3 / E5 dispose d’une GUI (Interface utilisateur graphique) attachante qui utilise des éléments clairs, riches en informations. Avec une sélection simple et directe des bannières disponibles, il est possible de garder sous contrôle n’importe quelle fonction. Les bannières sélectionnées sont toujours visibles dans n’importe quel menu.Tiger E3 / E5 affiche au format graphique et numérique tous les niveaux d’entrée et de sortie ainsi que les signaux générés en interne. La visualisation peut être numérique, graphique à barres ou liée au temps.

Dans la section RDS, une zone spécifique est disponible pour l’analyse de groupe RDS en direct (statique et dynamique) afin d’évaluer l’équilibrage des services.Dans la section MPX, les analyseurs de spectre affichent les signaux d’entrée et de sortie MPX + RDS.TIGER E3 / E5 propose deux voies d’écoute indépendantes pour chaque source audio interne:Local: en utilisant la prise casque sur le panneau avant et l’écran pour sélectionner la sourceÀ distance: en utilisant l’encodeur audio IP interne qui permet la réception audio à distance avec différents choix de qualité d’écouteLe décodeur MPX permet à l’utilisateur d’écouter l’audio L&R décodé pour n’importe quelle source MPX, entrée, sortie ou interne.

Spécifications Techniques

Entrée analogique gauche et droite
Connecteur Équilibré sur 2 XLR – EMI supprimé
Impédance d’entrée 10Kohm
Niveau d’entrée nominal (sensibilité) Logiciel réglable de -12 dBu à + 13,0 dBu (pas de 0,1 dB)
Niveau d’entrée nominal -21,0dBu ÷ + 24,0dBu
Niveau d’entrée max. (Point d’écrêtage) Sélectionnable + 15,0 dBu ou + 24,0 dBu
Conversion A / N CS4272, 24 bits / 48 Khz
CMRR d’entrée > 60 dB (20 Hz-20 kHz)
Entrée numérique
Connecteur Équilibré sur 1 XLR – EMI supprimé
Impédance d’entrée 110Ω
la norme AES3
Taux d’échantillonnage audio 32 / 44,1 / 48/96 / 192KHz
Niveau d’entrée nominal réglable (sensibilité) De -25,0 dBFS à -0,2 dBFS (pas de 0,1 dB)
Niveau d’entrée nominal -36dBFS ÷ 0,0dBFS
Plage dynamique (valeurs du convertisseur) 124dB (32KHz) – 126dB (44,1KHz) 126dB (48KHz) – 122dB (96KHz)
Résolution 24 bits
Entrée MPX – MPX
Connecteur Déséquilibré sur 2 BNC – EMI supprimé
Impédance d’entrée 50K
Niveau d’entrée nominal réglable (sensibilité) Logiciel réglable de -9 dBm à + 15,0 dBm
Gamme de niveau -21,0dBu ÷ + 24,0dBu
Niveau d’entrée max. (Point d’écrêtage) Sélectionnable + 5,0dBu ou + 18,0dBu
Conversion A / N Texas PCM4202
Sortie MPX – MPX
Connecteur Déséquilibré sur 2 BNC – EMI supprimé
Impédance de sortie 10 Ω
Impédance de charge 600 Ω ou plus
Capacité de charge maximale 5nF
Conversion D / A Texas PCM 1796
Niveau de sortie composite -0,0 dBm à +15,0 dBm (pas de 0,1 dBm)
S / N ≥ 85 dB
THD ≤ 0,01%
Séparation ≥ 70dB
Lecteur de sauvegarde
Soutien Sur carte Micro SD (max 64 Go)
Formats pris en charge MP3, WAV
Taux d’échantillonnage pris en charge 32,44.1,48,64,96 KHz
Signal MPX et RDS
Fréquence pilote 19 KHz +/- 1Hz
Injection pilote Adj de -25,0 dB à -15,5 dB (pas de 0,1 dB); 6 à 18% de l’écart total
Stabilité du pilote ± 10 ppm (-10 à + 55 ° C)
Distorsion pilote 0,05% (typique)
Distorsion pilote + bruit 0,068% (sur la bande 100KHz)
Sortie composite THD 0,01% (typique sur toute la bande)
Séparation stéréo > 70 dB (typique sur toute la bande)
Diaphonie linéaire principal à secondaire / secondaire à principal > 70 dB (minimum)
Filtrage numérique / bande 30 Hz à 15 kHz (-0,1 dB), 17 kHz (-70 dB), 19 kHz (-100 dB)
Protection 57 kHz (RDS / RBDS) Mieux que 51 dB
Préaccentuation Arrêt, 50uS, 75uS (+/- 0,1dB)
Réponse de Freq ± 0,3 dB (30 Hz-15 kHz)
Opération Mono / Stéréo
Sortie MPX / RDS Adj de -10,0 dB à 15,0 dB (pas de 0,1 dB)
Rapport signal / bruit ≥ 85 dB (sur bande 100 kHz)
Suppression de l’opérateur > 85 dB
Système
Entrées / sorties GPIO 6 GPI / 4 GPO
Port de communication 2xRS232, 3xUSB, 1xLAN
Synchronisation Ext (Pilot Mpx) / Int / Auto
Surveillance de la synchronisation Oui
Réglage du niveau RDS Contrôlé numériquement
Réglage de phase Oui, 0 ÷ 359,9 °
Sorties séparées pour RDS + MPX et pour RDS uniquement Oui
Commande d’activation du RDS SCA Oui
Mode Side Chain, mode Loop through, fonction Bypass Oui
Sous-porteuse RDS Forme 100% générée numériquement
CENELEC – Conforme EN50067 – Oui
Synchronisation précise de l’heure d’horloge (CT) avec connexion Internet Oui
Activation TA à distance pour les annonces de trafic Oui
Module GPS pour la synchronisation automatique de l’horloge temps réel intégrée (RTC) En option (USB externe)
Décodeur RDS pour rediffuser les données RDS Oui
Le micrologiciel peut être mis à niveau sur le terrain Oui
Écran TFT couleur du panneau avant Non (Tiger E3) Oui (Tiger E5)
Les données peuvent être saisies sur place avec le bouton du panneau avant Non (Tiger E3) Oui (Tiger E5)
Leds du panneau avant 40
Température de fonctionnement 0 ° C à 50 ° C
Caractéristiques RDS
Groupe soutenu Tout
Séquence de groupe Configurable
PS 8 DSN x MAIN + 10 PSN
PI 8 DSN x MAIN + 10 PSN
PIN & PTY RDS / RBDS
Méthode AF A jusqu’à 1024 (64 listes)
Méthode AF B jusqu’à 1024 (64 listes)
RT Oui, 32 messages
Ajustement du taux de RT Séquence de groupe
RT + pour les chansons et le balisage de contenu Oui
TP Oui
Contrôle TA Commande, logiciel, GPI
PTYN Oui
EON 10 PSN
CT Oui
TMC, EWS, IH, TDC Oui
Groupes de format libre (FFG) Oui
Application de données ouvertes (ODA) Oui
Défilement PS Oui
Défilement par caractères, par mot, centre automatique, tronquer les mots longs Oui (caractères – de 1 à 8)
la communication
Connexion avec le logiciel d’automatisation Oui
Connectivité réseau 4 ports TCP / 4 UDP / 1 SNMP
Logiciel de configuration Serveur Web, FTP
Mot de passe de protection Oui
Protocole ASCII Messages de configuration
Commande REST Oui
Notifications d’alerte sur les événements définis par l’utilisateur via des interruptions SNMP ou des e-mails Oui
Agent SNMP intégré permettant des tâches de gestion actives Oui
Protocoles réseau pris en charge HTTP, SMTP, UDP, TCP, NTP, FTP
Protocole UECP EBU SPB490 Ver.7.05
Calculatrice PI Oui
Prêt pour RDS 2.0 Oui
PSU
Source de courant 90-260 Vca / 47-63 Hz 15 W
Dimensions
Dimensions (L; H; P) 485 x 44 x 240 mm
Poids <3 kg

Dimensions

Distribution FM Contrôle et surveillance du réseau Tiger AxelTech

King Digital Broadcast

AVEC VOUS ET PRÊT POUR VOUS

Nous sommes à vôtre Services

Contactez nous

DEMANDER UN DEVIS MAINTENANT


S'INSCRIRE A NOTRE NEWSLETTER

Centre d'Interêt
RadioTVCorporate A/V
