Entrées microphone

• 3 entrées microphone avec Automix
• Micro 1 sur XLR, micros 2 et 3 sur RJ45, tous symétriques avec alimentation fantôme +48 V et GPIO
• Voyants ON AIR et coupure indépendants lors de l’activation des microphones de la régie et du studio
• Le bouton PFL permet de passer en mode conversation privée en mode hybride/télécom/BT
• Activation de la fonction TalkBack sur n’importe quel microphone du studio ou de la régie
• Compresseurs/expandeurs paramétriques pour les entrées MICROPHONE et MONO
• Enregistrement et rappel des préréglages de microphone, y compris les réglages du compresseur/expandeur
• Inversion de phase sur les entrées microphone
• Ducking/AutoFader assignable à toutes les sources (atténuation automatique de la musique pendant la parole)

Automix

La fonction Automix simplifie le mixage en présence de nombreux invités en studio.

Cette fonction ajoute aux sources existantes une nouvelle source appelée Automix, qui correspond à la somme de tous les microphones activés.

La source Automix possède toutes les fonctionnalités d’une source microphone, notamment :

Contrôle des haut-parleurs du studio/de la régie

Contrôle de l’éclairage du studio/de la régie

Utilisation possible en mode privé pour les appels téléphoniques

Grâce à cette nouvelle source, l’utilisateur peut gérer très facilement tous les microphones du studio et bénéficier de nombreux avantages :

Un seul fader pour la gestion des microphones du studio ;



Une section AGC dédiée pour chaque entrée microphone, ajustant automatiquement le niveau ;

Gestion automatique de l’atténuation des microphones inutilisés, simulant une légère fermeture du fader ;

Compresseur final permettant un nivellement automatique de la source Automix ;

Possibilité d’utiliser les microphones individuellement.

Cette fonctionnalité simplifie encore davantage le travail de l’ingénieur du son, même s’il anime également l’émission.

Paramètres disponibles dans le menu Automix :

• MIC-1 ON/OFF
• MIC-2 ON/OFF
• MIC-3 ON/OFF
• Atténuation du micro inactif
• Vitesse d’attaque de l’atténuation
• Vitesse de relâchement de l’atténuation
• Seuil de compression
• Taux de compression
• Vitesse d’attaque de la compression
• Vitesse de relâchement de la compression
• Vitesse du gain automatique
• Gain maximal du gain automatique
• Atténuation maximale du gain automatique

Entrées analogiques

Entrées ligne stéréo : 4

Symétriques XLR pour la ligne 1, symétriques RJ45 pour les lignes 2 à 4

Sélection du mode canal : STEREO, MONO, G, D, INV-G, INV-D, INV

Les entrées stéréo 1 et DANTE 1 peuvent être configurées en 4 entrées Telco

E/S audio USB

Les 2 interfaces audio USB stéréo intégrées (type B) permettent de connecter directement un PC à la console Oxygen 1000, sans carte son.

En effet, le PC détecte chaque port USB de la console comme une carte son numérique avec 1 entrée stéréo. 1 sortie stéréo pour lecture et enregistrement simultanés

Hybride téléphonique et télécom

Hybride téléphonique : 1 ligne téléphonique POTS/PSTN avec connexion Line.In et Tel.Set

Télécom : 1 entrée/sortie N-1 pour connecter un hybride téléphonique externe avec contrôle via TLC/GPIO

4 sorties mono supplémentaires pour télécom peuvent être obtenues en configurant les entrées analogiques (Stéréo-1 et DANTE-1) et les sorties stéréo (OUT-2 et DANTE-1).

Gestion GPI et GPO sur les 5 canaux télécom

SONNERIE et ACCROCHAGE sur la touche F1 pour chaque canal télécom

N-1 sur les sorties télécom pour tous les bus (PGM, SUB, AUX-1 et AUX-2)

Bluetooth

L’Oxygen 1000 Rack est équipé d’un module Bluetooth. Celui-ci permet de diffuser les appels passés via GSM, Skype, Viber et WhatsApp depuis un smartphone, une tablette ou un PC. Oxygen 1000 propose deux modes de connexion Bluetooth : bidirectionnel pour les appels téléphoniques et monodirectionnel pour la diffusion audio stéréo haute qualité (A2DP) via des sources Bluetooth.

Lors des appels Bluetooth, la fonction PFL active le mode de conversation privée.

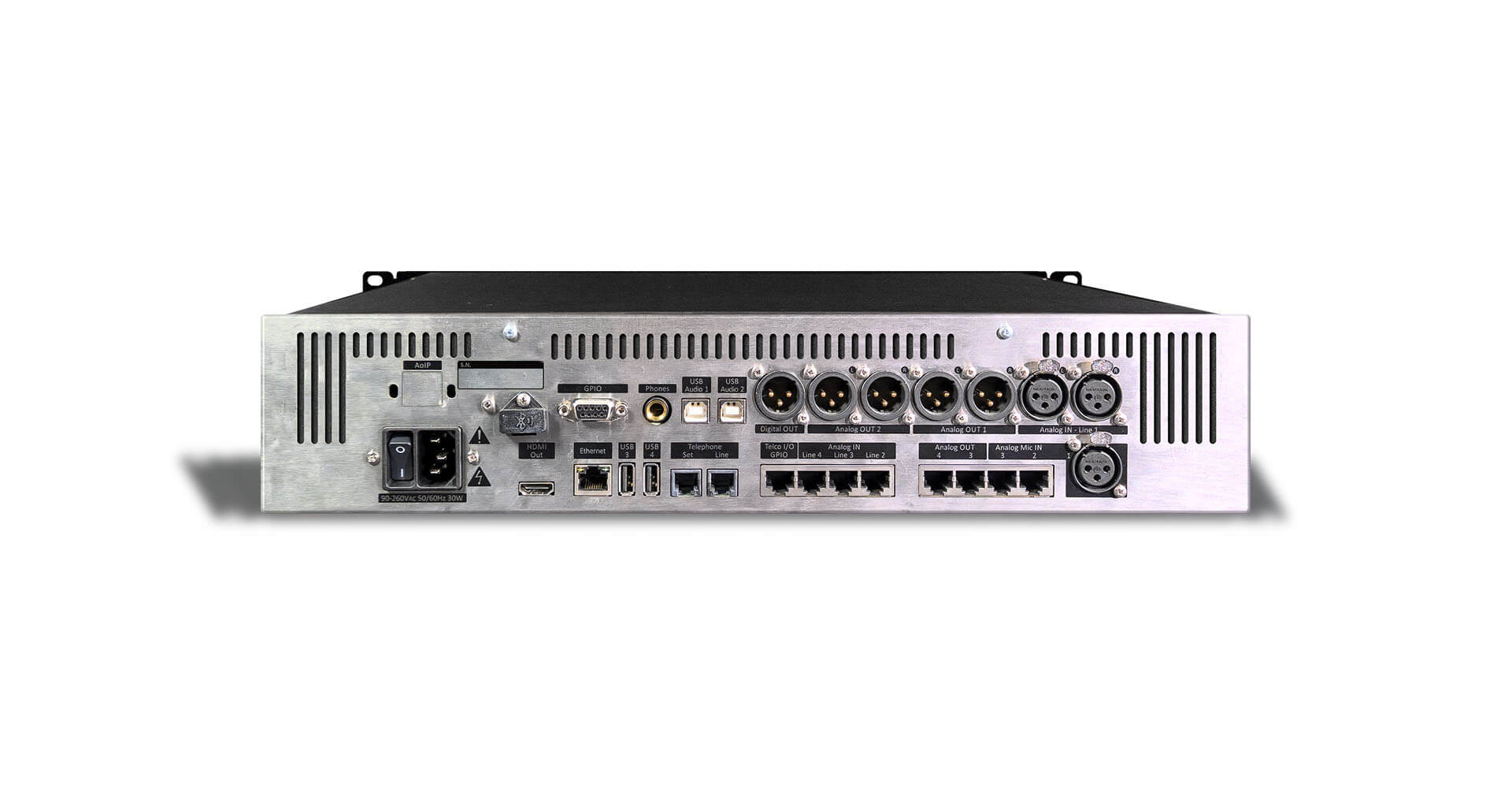

Sorties analogiques

4 sorties symétriques :

OUT-1 – XLR – Fixe en PGM

OUT-2 – XLR – Par défaut assignée à SUB

OUT-3 – RJ45 – Par défaut assignée à AUX-1

OUT-4 – RJ45 – Par défaut assignée à AUX-2

La sortie stéréo OUT-2 peut être configurée en N-1 pour obtenir jusqu’à 2 sorties mono supplémentaires Telco

Les sorties OUT-1 et OUT-2 sont toutes deux équipées d’une prise jack

Sortie numérique

1 sortie AES/EBU sur XLR

Sorties casque et monitoring local

Sorties OUT-2 à OUT-4 : peuvent être configurées en casques Studio Presenter et Studio Guest

Sorties asymétriques : 2 sorties ligne sur jack 6,3 pour casques de régie

Volume maximal réglable des enceintes de régie et de studio

Volume maximal réglable des casques de régie et de studio

Mode d’atténuation réglable (-40, -30, -20, -10 dB) sur les enceintes de régie et de studio

Sélection indépendante de la source (PGM, SUB, AUX1, AUX2, EXT) pour les enceintes de régie et de studio, les casques de régie et de studio avec ou sans PFL

Gestion indépendante du TalkBack sur les enceintes de régie et de studio

Gestion indépendante du TalkBack sur les casques de régie et de studio

Même sélection de source pour la régie et les casques de studio, avec niveau indépendant

GPI/GPO

GPI : 9 au total, pour le TalkBack, le système hybride téléphonique ou d’autres fonctions

GPO : 9 au total, pour contrôler les témoins lumineux ou fournir les commandes HOOK et RING pour le système hybride téléphonique externe

GPI personnalisés (ex. : Ring, TalkBack, ON/OFF du canal, etc.)

GPO personnalisés (ex. : Hook/ONAIR, éclairage studio, éclairage régie)

Surface et gestion

Mise à jour directe du firmware via Internet

Interface web pour la configuration de la console et les fonctions de maintenance (sauvegarde, restauration, mise à jour, journaux, etc.)

Enregistrement et rappel des préréglages d’égalisation (jusqu’à 10)

Nouvel algorithme d’égalisation en temps réel

Avec affichage graphique

Voyant LED rapide et précis

Enregistrement et rappel de la configuration du panneau de commande avec 10 instantanés

Enregistrement et rappel de la configuration complète de la console. La configuration peut être enregistrée dans la mémoire interne (microSD), sur une clé USB ou sur un PC (via l’interface Web)

Molettes de réglage du gain à vitesse adaptative

Rétroéclairage des boutons à intensité variable

Seuil ON/OFF du fader réglable (de -50 dB à 0 dB)

Hybride téléphonique et Telco

L’hybride téléphonique intégré permet la connexion directe d’une ligne téléphonique POTS/PSTN sur RJ-11C. Le traitement audio est assuré par un DSP offrant une qualité audio de pointe. Une entrée/sortie Telco N-1 est également disponible pour connecter l’Oxygen 1000 à un hybride téléphonique externe. Le Telco N-1 est toujours disponible sur RJ45. Les commandes TLC sont disponibles sur ce même port RJ45 avec interface Hook et Ring.

Les commandes TLC pour Telco-2 à 5 sont disponibles et configurables sur le connecteur GPIO-DB9 avec interface Hook et Ring.

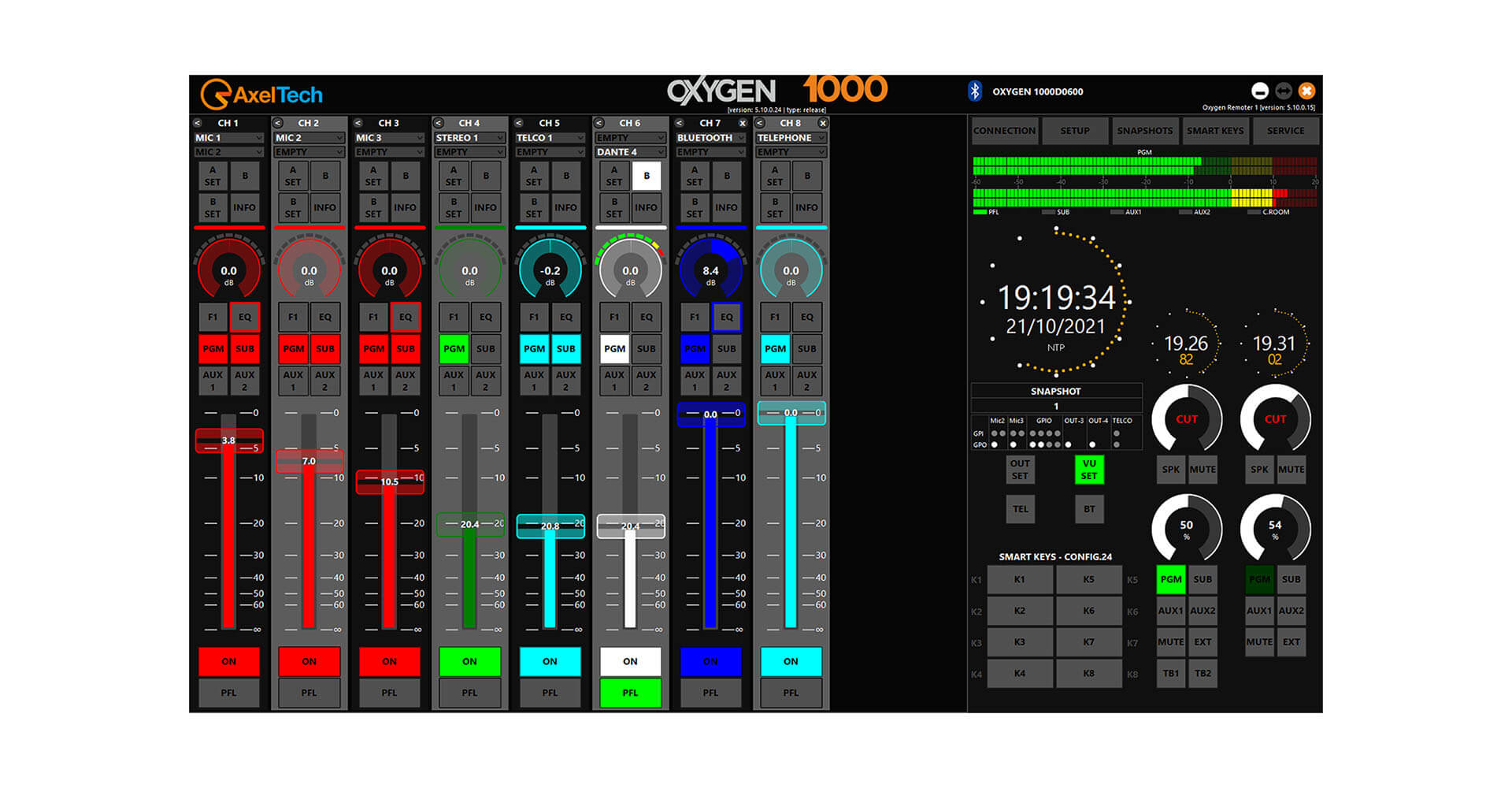

Contrôle à distance logiciel

Oxygen Remoter est un logiciel gratuit fourni avec toutes les consoles Oxygen. Il offre des fonctionnalités de contrôle à distance avancées, telles que l’accès à la configuration et aux informations, le contrôle des faders et des boutons, ainsi que toutes les autres opérations disponibles sur les consoles physiques. Il est particulièrement utile pour les consoles compactes et dans les environnements à espace restreint.

La technologie Virtual Fader permet d’assigner chaque entrée à un fader/canal virtuel sur la surface de contrôle à distance. Cette fonctionnalité est très pratique pour le contrôle des canaux à distance. De plus, la transformation de la paire A/B en deux faders virtuels est une solution astucieuse qui optimise la gestion des sources disponibles.

Oxygen Remoter permet de contrôler plusieurs consoles à distance et de créer un écosystème. Ceci est très utile pour les productions à distance où, par exemple, une partie des canaux doit être contrôlée depuis un studio tandis que les autres sont gérés depuis la surface de contrôle physique en régie.

Oxygen Remoter est un outil puissant qui offre une flexibilité et des outils de contrôle supplémentaires à toutes les consoles Oxygen.

Oxygen Remoter est téléchargeable depuis la page d’administration web de la console Oxygen.

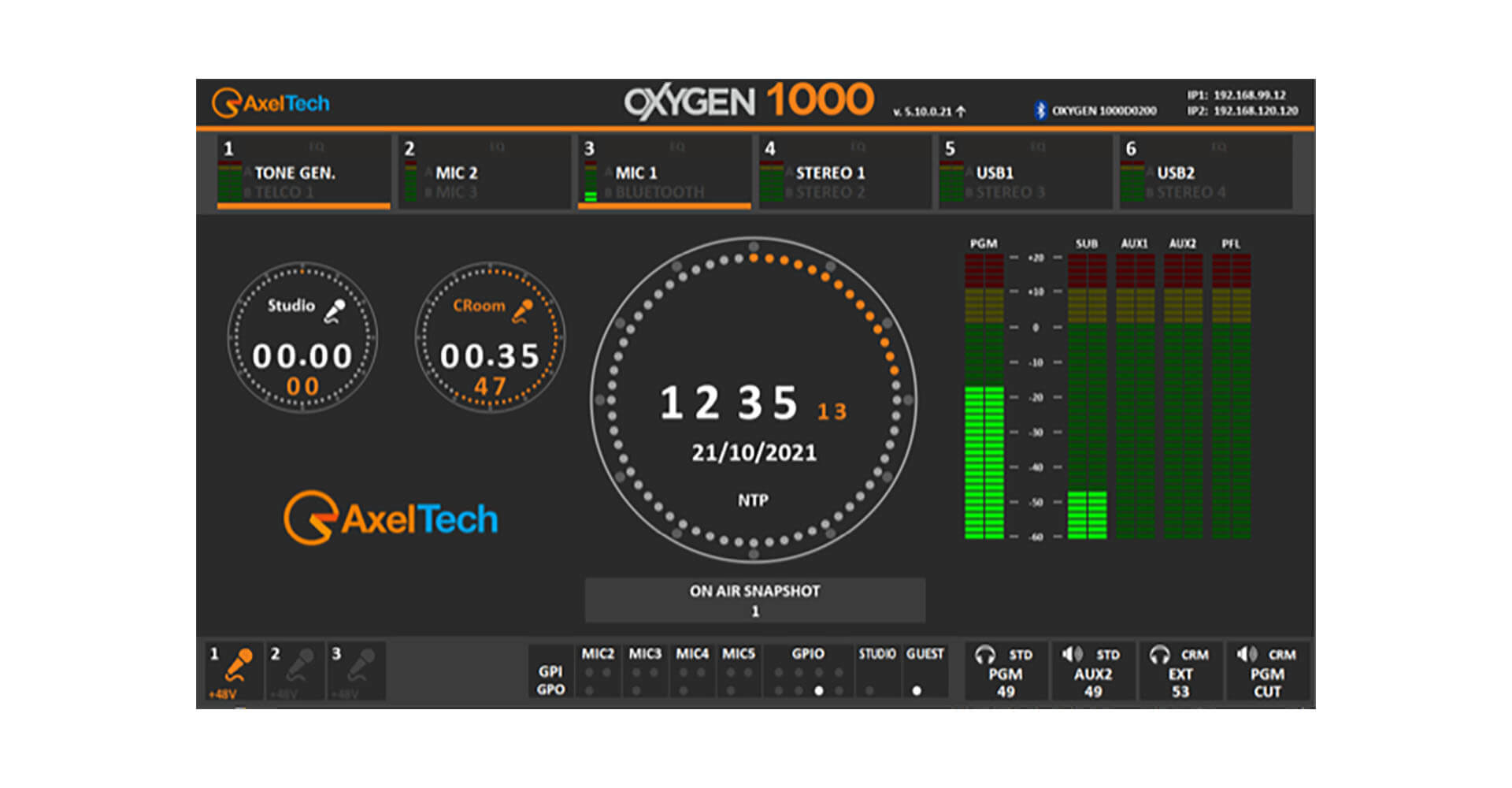

Sortie HDMI

La sortie HDMI permet de connecter un moniteur HD à la console et d’afficher les informations suivantes :

Niveaux des sources d’entrée audio

Niveaux de sortie du bus 4+1

Noms des sources A/B des 10 canaux

Affichage des sources en direct

Minuterie d’activation du microphone (régie et studio)

Horloge

Niveau de sortie audio (haut-parleurs et casque)

Microphone en direct

Téléphone actif

La sortie HDMI est personnalisable avec le logo du client. Différentes configurations d’affichage sont disponibles.
