Entrées microphone

• 5 entrées microphone avec Automix
• Micro 1 sur XLR, micros 2 à 5 sur RJ45, toutes symétriques avec alimentation fantôme +48 V et GPIO
• Voyants ON AIR et coupure indépendants lors de l’activation des microphones de la régie et du studio
• Le bouton PFL permet de passer en mode conversation privée en mode hybride/télécom/BT
• Activation de la fonction TalkBack sur n’importe quel microphone du studio ou de la régie
• Compresseurs/expandeurs paramétriques pour les entrées MICROPHONE et MONO
• Enregistrement et rappel des préréglages de microphone, y compris les réglages du compresseur/expandeur
• Inversion de phase sur les entrées microphone
• Ducking/AutoFader assignable à toutes les sources (atténuation automatique de la musique pendant la parole)

Automix

La fonction Automix simplifie le mixage en présence de nombreux invités en studio.

Cette fonction ajoute aux sources existantes une nouvelle source appelée Automix, qui correspond à la somme de tous les microphones activés.

La source Automix possède toutes les fonctionnalités d’une source microphone, notamment :

• Contrôle des haut-parleurs du studio/de la régie
• Contrôle de l’éclairage du studio/de la régie
• Utilisation possible en mode privé pour les appels téléphoniques

Grâce à cette nouvelle source, l’utilisateur peut gérer très facilement tous les microphones du studio et bénéficier de nombreux avantages :

• Un seul fader pour la gestion des microphones du studio ;
• Une section AGC dédiée pour chaque entrée microphone, ajustant automatiquement le niveau ;
• Gestion automatique de l’atténuation des microphones inutilisés, simulant une légère fermeture du fader ;
• Compresseur final permettant un nivellement automatique de la source Automix ;
• Possibilité d’utiliser les microphones individuellement.

Cette fonctionnalité simplifie encore davantage le travail de l’ingénieur du son, même s’il anime également l’émission.

Paramètres disponibles dans le menu Automix :

• MIC-1 ON/OFF
• MIC-2 ON/OFF
• MIC-3 ON/OFF
• MIC-4 ON/OFF
• MIC-5 ON/OFF
• Atténuation du micro inactif
• Vitesse d’attaque de l’atténuation
• Vitesse de relâchement de l’atténuation
• Seuil de compression
• Taux de compression
• Vitesse d’attaque de la compression
• Vitesse de relâchement de la compression
• Vitesse du gain automatique
• Gain maximal du gain automatique
• Atténuation maximale du gain automatique

Entrées analogiques

• Entrées ligne stéréo : 3 (4 si la console est configurée pour 3 micros)
• Symétriques XLR pour la ligne 1, symétriques RJ45 pour les lignes 2 à 4
• Sélection du mode canal : STÉRÉO, MONO, G, D, INV-G, INV-D, INV
• Les entrées stéréo 1 et DANTE 1 peuvent être configurées en 4 entrées Telco

E/S audio USB

• 2 interfaces audio USB stéréo intégrées (type B) permettent de connecter directement un PC à la console Oxygen 2000, sans adaptateur, Cartes audio
• En réalité, le PC détecte chaque port USB de la console comme une carte audio numérique avec une entrée stéréo et une sortie stéréo pour la lecture et l’enregistrement simultanés.

Hybride téléphonique et connexion opérateur

• Hybride téléphonique : une ligne téléphonique POTS/PSTN avec connexion Line.In et Tel.Set.
• Interconnexion opérateur : une entrée/sortie N-1 pour connecter un hybride téléphonique externe contrôlé via TLC/GPIO.
• Quatre connexions opérateur mono supplémentaires peuvent être obtenues en configurant les entrées analogiques (Stéréo-1 et DANTE-1) et les sorties stéréo (OUT-2 et DANTE-1). Gestion des GPI et GPO sur les 5 canaux Telco
• Appel et décrochage sur la touche F1 pour chaque canal Telco
• N-1 sur les sorties Telco pour tous les bus (PGM, SUB, AUX-1 et AUX-2)

 Sorties analogiques

4 sorties symétriques :

• OUT-1 – XLR – Fixe en PGM
• OUT-2 – XLR – Par défaut assignée à SUB
• OUT-3 – RJ45 – Par défaut assignée à AUX-1
• OUT-4 – RJ45 – Par défaut assignée à AUX-2

La sortie stéréo OUT-2 peut être configurée en N-1 pour obtenir jusqu’à 2 sorties Telco mono supplémentaires

Les sorties OUT-1 et OUT-2 sont toutes deux équipées d’un GPO

Sortie numérique

1 sortie AES/EBU sur XLR

Sorties casque et monitoring local

• Sorties OUT-2 à OUT-4 : peuvent être configurées en casques présentateur et invité studio
• Sorties asymétriques : 2 sorties ligne sur jack 6,3 pour casques de régie
• Niveau maximal des enceintes de régie et de studio réglable Volume
• Volume maximal réglable pour les casques de la régie et du studio
• Mode d’atténuation réglable (-40, -30, -20, -10 dB) pour les enceintes de la régie et du studio
• Sélection indépendante de la source (PGM, SUB, AUX1, AUX2, EXT) pour les enceintes et les casques de la régie et du studio, avec ou sans PFL (enceintes de studio uniquement via la télécommande logicielle)
• Gestion indépendante du retour audio pour les enceintes de la régie et du studio (uniquement via la télécommande logicielle)
• Gestion indépendante du retour audio pour les casques de la régie et du studio (uniquement via la télécommande logicielle)
• Même sélection de source pour les casques de la régie et du studio, avec niveau indépendant (enceintes de studio uniquement via la télécommande logicielle)

GPI/GPO

• GPI : 9 au total, pour le retour audio, le système hybride téléphonique ou d’autres fonctionnalités
• GPO : 9 au total, pour contrôler les témoins lumineux ou fournir les commandes HOOK et RING pour le système hybride téléphonique externe
• GPI personnalisés (par exemple : sonnerie, retour audio, activation/désactivation des canaux, etc.)
• GPO personnalisés (Ex. : Hook/ONAIR, Studio-Light, Control Room-Light)

Surface et gestion

• Mise à jour directe du firmware via Internet
• Interface web pour la configuration de la console et les fonctions de maintenance (sauvegarde, restauration, mise à jour, journaux, etc.)
• Enregistrement et rappel des préréglages d’égalisation (jusqu’à 10)
• Nouvel algorithme d’égalisation en temps réel avec affichage graphique
• Affichage rapide et précis des indicateurs LED
• Enregistrement et rappel de la configuration du panneau de commande avec 10 instantanés
• Enregistrement et rappel de la configuration complète de la console. La configuration peut être enregistrée sur la mémoire interne (microSD), une clé USB et un PC (via l’interface web)
• Molettes de réglage du gain à vitesse adaptative
• Rétroéclairage des boutons à intensité variable
• Seuil ON/OFF du fader réglable (de -50 dB à 0 dB)

Bluetooth

L’Oxygen 2000 est équipé d’un module Bluetooth. Celui-ci permet de diffuser les appels passés via GSM, Skype, Viber et WhatsApp depuis un smartphone, une tablette ou un PC. L’Oxygen 2000 propose deux modes de connexion Bluetooth : bidirectionnel pour les appels téléphoniques et monodirectionnel pour la diffusion audio stéréo haute qualité (A2DP) depuis des sources Bluetooth.

Avec les appels BT, PFL active le mode de conversation PRIVÉE.

Interface téléphonique hybride et opérateur

L’interface téléphonique hybride intégrée permet la connexion directe d’une ligne téléphonique analogique (POTS/PSTN) via RJ-11C. Le traitement audio est assuré par un DSP offrant une qualité audio de pointe. Une entrée/sortie Telco N-1 est également disponible pour connecter l’Oxygen 2000 à une interface téléphonique hybride externe. La sortie Telco N-1 est toujours accessible via RJ45. Les commandes TLC sont disponibles sur ce même port RJ45 avec interface Hook et Ring.

Les commandes TLC pour Telco-2 à 5 sont disponibles et configurables sur le connecteur GPIO-DB9 avec interface Hook et Ring.

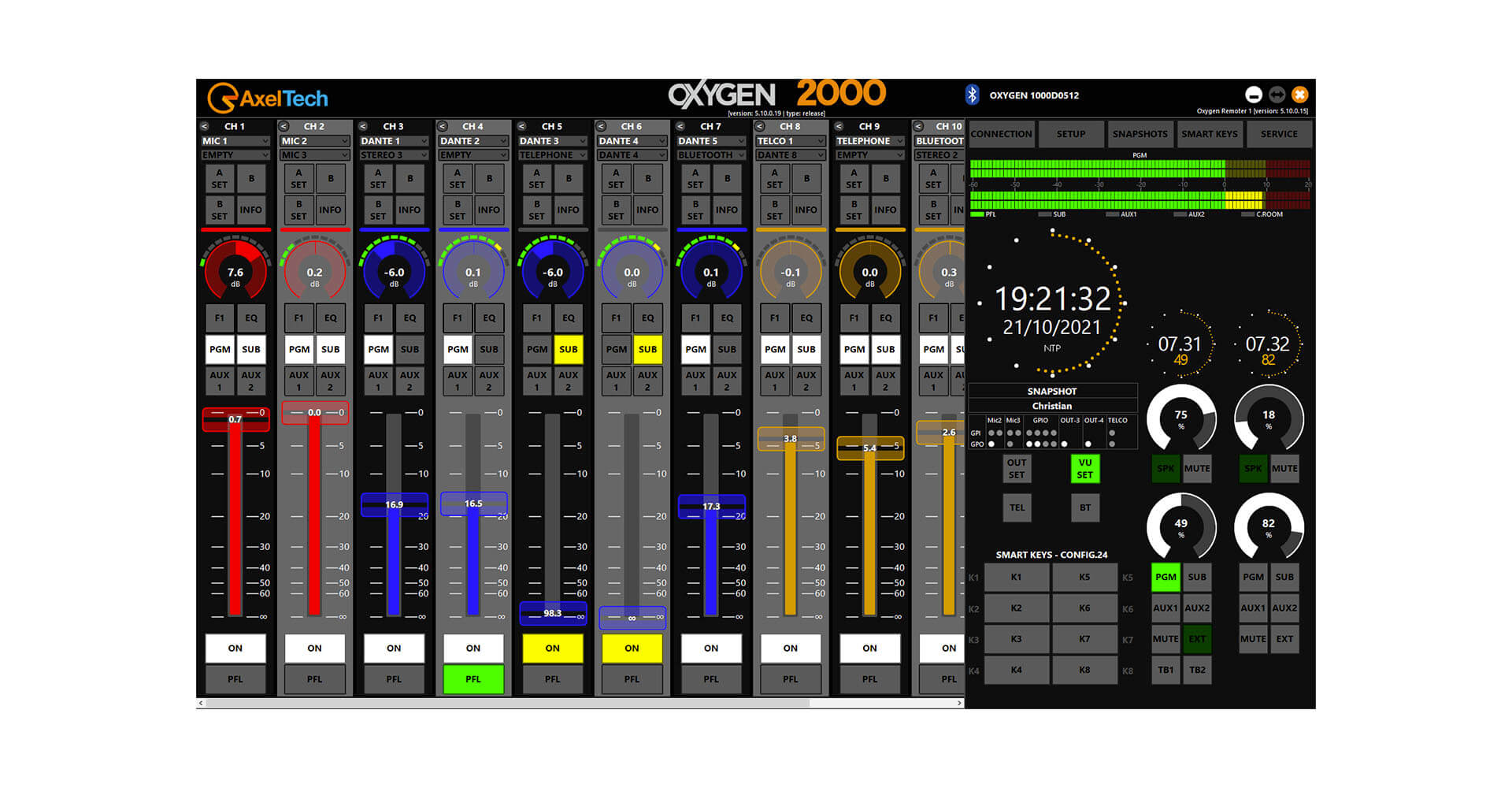

Télécommande logicielle

Oxygen Remoter est un logiciel gratuit fourni avec chaque console Oxygen. Il offre des fonctionnalités de télécommande avancées, telles que l’accès à tous les paramètres et informations, le contrôle des faders et des boutons, ainsi que toutes les autres opérations disponibles sur les consoles physiques. Il est particulièrement utile pour les consoles compactes et dans les environnements à espace restreint.

La technologie Virtual Fader permet d’assigner chaque entrée à un fader/canal virtuel sur la surface de contrôle à distance. Cette fonctionnalité est particulièrement utile pour le contrôle à distance des canaux. De plus, la transformation de la paire A/B en deux faders virtuels constitue une solution astucieuse qui optimise la gestion des sources disponibles.

Oxygen Remoter permet de contrôler plusieurs consoles à distance et de créer un écosystème. Ceci s’avère très utile pour les productions à distance où, par exemple, une partie des canaux doit être contrôlée depuis un studio tandis que les autres sont gérés depuis la surface de contrôle physique en régie.

Oxygen Remoter est un outil puissant qui offre une flexibilité et des outils de contrôle accrus à toutes les consoles Oxygen.

Oxygen Remoter est téléchargeable depuis la page d’administration web de la console Oxygen.

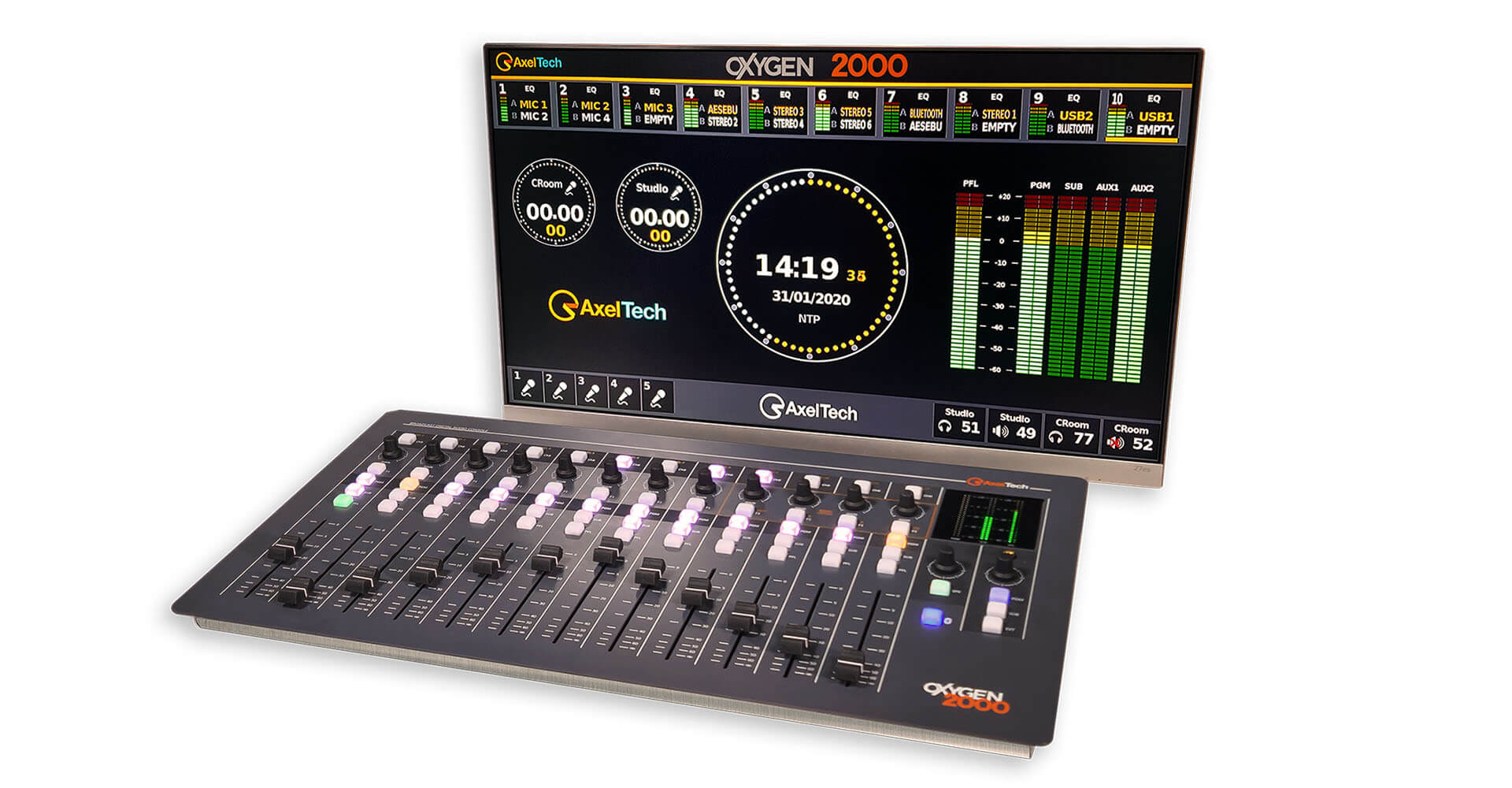

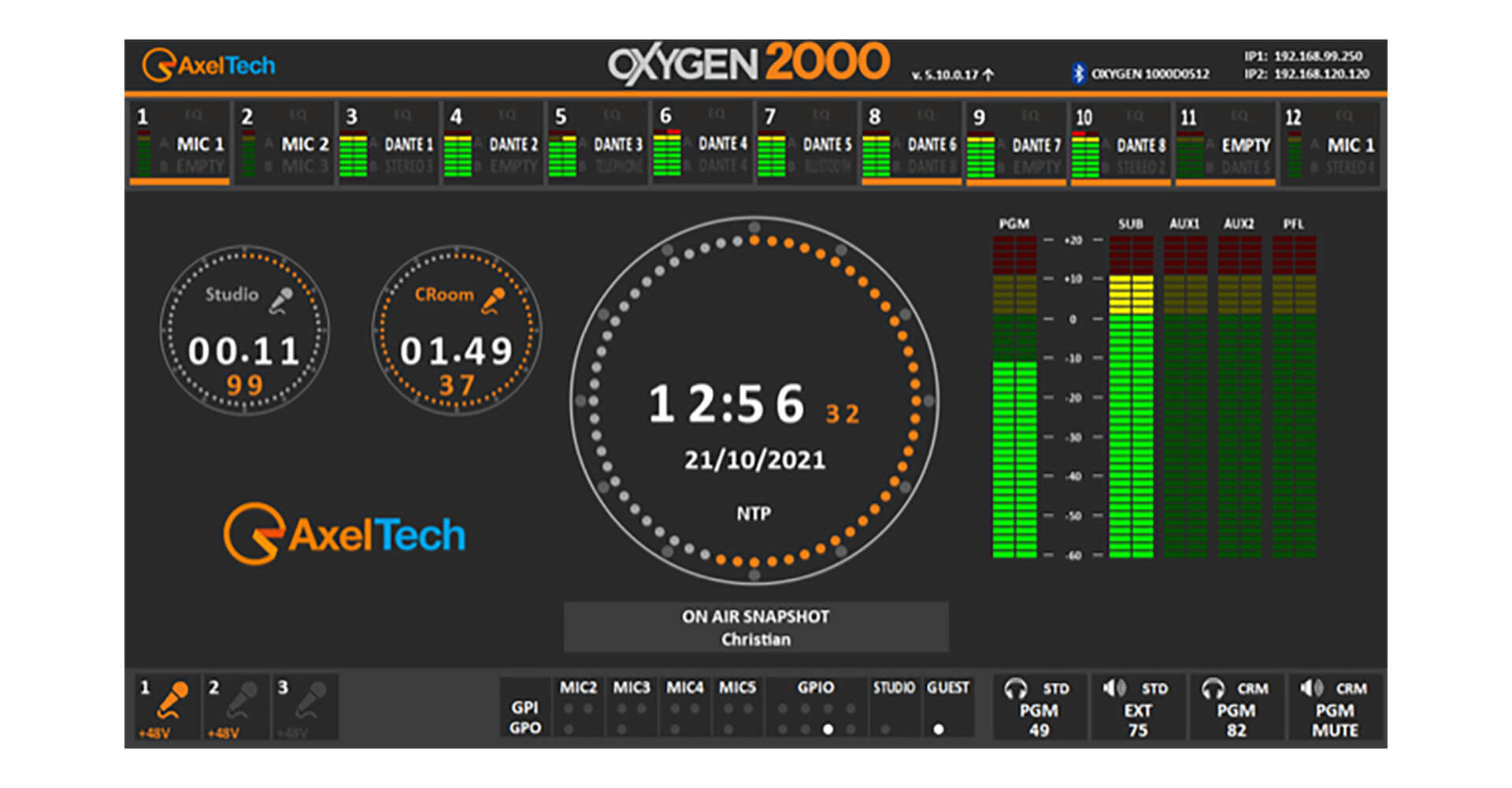

Sortie HDMI

La sortie HDMI permet de connecter un moniteur HD à la console. Deux configurations sont possibles :

Moniteur affichant les informations suivantes :

• Niveaux des sources d’entrée audio
• Niveaux de sortie du bus 4+1
• Noms des sources A/B attribuées aux 10 canaux
• Sources diffusées
• Minuterie d’activation du microphone (régie et studio)
• Horloge
• Niveau de sortie audio (haut-parleurs et casque)
• Microphone actif
• Téléphone actif

Configuration : permet de paramétrer toutes les fonctionnalités de l’appareil.

• La sortie HDMI, associée à 4 potentiomètres rotatifs, permet une programmation rapide et intuitive de tous les paramètres de la console.
• L’interface graphique de programmation a été conçue pour être très simple et intuitive.
• Des mises en page d’accueil sont disponibles, avec de nombreuses icônes thématiques.

La sortie HDMI peut être personnalisée avec le logo du client. Différentes configurations d’affichage sont disponibles.
