Entrées microphone

• Jusqu’à 5 entrées microphone avec Automix sur chaque carte d’E/S audio
• 3 entrées micro XLR et 2 entrées micro RJ45 (avec connecteur/adaptateur Talk Box), toutes symétriques avec alimentation fantôme +48 V et GPIO sur chaque carte d’E/S audio
• Voyants ON AIR indépendants et contrôle de coupure lors de l’activation des microphones de la régie et du studio
• Le bouton PFL permet de passer en mode conversation privée en mode hybride/télécom/BT
• Activation de la fonction TalkBack sur n’importe quel microphone du studio ou de la régie
• Compresseurs/expandeurs paramétriques avec fonctionnalités améliorées pour les entrées MICROPHONE et MONO
• Enregistrement et rappel des préréglages de microphone, y compris les réglages du compresseur/expandeur
• Inversion de phase sur les entrées microphone
• Entrées MONO assignables comme source EXT
• Ducking/AutoFader assignable à toutes les sources (atténuation automatique de la musique pendant la parole)

Automix

La fonction Automix simplifie le mixage lorsque de nombreux invités sont présents en studio.

L’Automix ajoute une nouvelle source aux sources existantes (appelée « Automix ») qui correspond à la somme de tous les microphones activés.

La source Automix possède toutes les fonctionnalités d’une source microphone standard, notamment :

• Contrôle des haut-parleurs du studio/de la régie
• Contrôle de l’éclairage du studio/de la régie
• Utilisation possible en mode privé pour les appels téléphoniques

Grâce à la source Automix, l’utilisateur peut gérer très facilement tous les microphones du studio et bénéficier de nombreux avantages :

• Gestion de tous les microphones du studio avec un seul fader ;
• Un système de contrôle automatique du gain (AGC) dédié pour chaque entrée microphone ajuste automatiquement le niveau ;
• Gestion automatique de l’atténuation des microphones non utilisés, simulant une légère fermeture du fader ;
• Compresseur final avec égalisation automatique de la source Automix ;

Possibilité d’utiliser les microphones individuellement.

Cette fonctionnalité simplifie le travail de l’ingénieur du son, notamment s’il anime également l’émission.

Paramètres disponibles dans le menu Automix :

• MIC-1 MARCHE/ARRÊT
• MIC-2 MARCHE/ARRÊT
• MIC-3 MARCHE/ARRÊT
• MIC-4 MARCHE/ARRÊT
• MIC-5 MARCHE/ARRÊT
• MIC-6 MARCHE/ARRÊT (avec une deuxième carte audio)
• MIC-7 MARCHE/ARRÊT (avec une deuxième carte audio)
• MIC-8 MARCHE/ARRÊT (avec une deuxième carte audio)
• MIC-9 MARCHE/ARRÊT (avec une deuxième carte audio)
• MIC-10 MARCHE/ARRÊT (avec l’option Dante™)
• DANTE-1 MARCHE/ARRÊT (avec l’option Dante™)
• DANTE-2 MARCHE/ARRÊT (avec l’option Dante™)
• DANTE-3 MARCHE/ARRÊT (avec l’option Dante™)
• DANTE-4 MARCHE/ARRÊT (avec l’option Dante™)
• DANTE-5 MARCHE/ARRÊT (avec l’option Dante™)
• DANTE-6 MARCHE/ARRÊT (avec l’option Dante™)

Atténuation du micro inactif

Vitesse d’attaque de l’atténuation

Vitesse de relâchement de l’atténuation

Seuil de compression

Taux de compression

Durée d’attaque de la compression Vitesse

Vitesse de relâchement de la compression

Vitesse de gain automatique

Gain maximal du gain automatique

Atténuation maximale du gain automatique

Entrées analogiques

2 entrées analogiques stéréo symétriques sur RJ45, jusqu’à 2 entrées analogiques stéréo symétriques supplémentaires (une sur XLR et une sur RJ45) via d’autres sources d’entrée, sur chaque carte d’E/S audio

Sélection du mode canal : STÉRÉO, MONO, G, D, INV-G, INV-D, INV

Ligne d’entrée numérique

1 entrée AES/EBU sur XLR avec convertisseur de fréquence d’échantillonnage (32 – 192 kHz), sur chaque carte d’E/S audio

E/S audio USB

2 interfaces audio USB stéréo intégrées (type B) (2 entrées stéréo – 1 sortie stéréo) sur chaque carte d’E/S audio, permettant de connecter directement un PC à la console Oxygen 3000 Plus, sans carte audio supplémentaire (le PC détecte la console comme une carte audio numérique avec 2 entrées stéréo et 1 sortie stéréo pour la lecture et l’enregistrement simultanés)

Hybride téléphonique et Télécom

Hybride téléphonique : 1 ligne téléphonique POTS/PSTN avec entrée ligne et connexion Tel Set sur chaque carte d’E/S audio

Télécom : 1 entrée/sortie N-1 pour connecter un hybride téléphonique externe avec contrôle via TLC/GPIO, sur chaque carte d’E/S audio

Jusqu’à 6 entrées Télécom utilisant d’autres sources d’entrée, sur chaque carte d’E/S audio

Gestion GPI et GPO sur 5 entrées/sorties Télécom maximum, sur chaque carte d’E/S audio

Touches F pour les appels RING et HOOK pour chaque entrée/sortie Télécom

N-1 sur les sorties Télécom pour tous les bus (PGM, SUB, AUX-1 et AUX-2)

Sorties analogiques

Pour chaque carte d’E/S audio : 4 sorties symétriques :

OUT – 1 et 2 XLR – Assignables

OUT – 3 et 4 RJ45 – Assignables

Sortie numérique

1 sortie AES/EBU (32 – 192 kHz) sur XLR sur chaque carte d’E/S audio

Casque et moniteur local Sorties

Pour chaque carte d’E/S audio, 1 sortie asymétrique sur la prise 6.3 pour la régie et les casques de studio.

Volume maximal réglable des enceintes de régie et de studio.

Volume maximal réglable des casques de régie et de studio.

Mode d’atténuation réglable (-40, -30, -20, -10 dB) sur les enceintes de régie et de studio.

Sélection indépendante de la source (PGM, SUB, AUX1, AUX2, EXT1, EXT2) pour les enceintes et les casques de régie et de studio, avec ou sans PFL.

Gestion indépendante du retour audio sur les enceintes de régie et de studio.

Gestion indépendante du retour audio sur les casques de régie, de studio et d’invité.

Source sélectionnable pour les casques d’invité (PGM, SUB, AUX1, AUX2, EXT1, EXT2).

Même sélection de source pour les casques de régie et de studio, avec niveau indépendant.

GPI/GPO

• GPI : 9 sur chaque carte d’E/S audio, pour la fonction Talkback, le système hybride téléphonique ou d’autres fonctionnalités.
• GPO : 9 sur chaque carte d’E/S audio, pour contrôler les témoins lumineux ou fournir les commandes HOOK et RING pour le système hybride téléphonique externe.
• GPI personnalisés (ex. : Ring, Talkback, ON/OFF du canal, etc.).
• GPO personnalisés (ex. : Hook/ONAIR, éclairage studio, éclairage régie).

Surface et gestion :

Mise à jour directe du firmware via Internet.

Interface web pour la configuration de la console et les fonctions de maintenance (enregistrement, restauration, mise à jour, journaux, etc.).

Accès conditionnel (code PIN à 4 chiffres) pour limiter la configuration de la console aux utilisateurs autorisés.

Enregistrement et rappel des préréglages d’égalisation (jusqu’à 10).

Nouvel algorithme d’égalisation en temps réel avec affichage graphique.

Voyants rapides et précis sur écrans TFT IPS 2,2″.

Enregistrement et rappel de la configuration du panneau de commande avec 10 instantanés.

Enregistrement et rappel de la configuration complète de la console. La configuration peut être enregistrée dans la mémoire interne. (microSD), USB et PC (via interface Web)

Molettes de réglage du gain à vitesse adaptative

Rétroéclairage des boutons à intensité variable

Seuil ON/OFF du fader réglable (de -50 dB à 0 dB)

Compte à rebours/Minuterie sur les microphones de studio et de régie, affichés sur l’écran intégré de 7 pouces

Hybride téléphonique et connexion opérateur

L’hybride téléphonique intégré permet la connexion directe d’une ligne téléphonique analogique (POTS/PSTN) via RJ-11C.

Une entrée/sortie opérateur N-1 est également disponible pour connecter l’Oxygen 3000 Plus à un hybride téléphonique externe. La sortie opérateur N-1 est toujours disponible sur RJ45. Les commandes TLC sont disponibles sur le connecteur RJ45 avec interface Hook et Ring pour l’hybride téléphonique externe.

6 entrées/sorties N-1 sont également disponibles (avec 4 commandes GPIO).

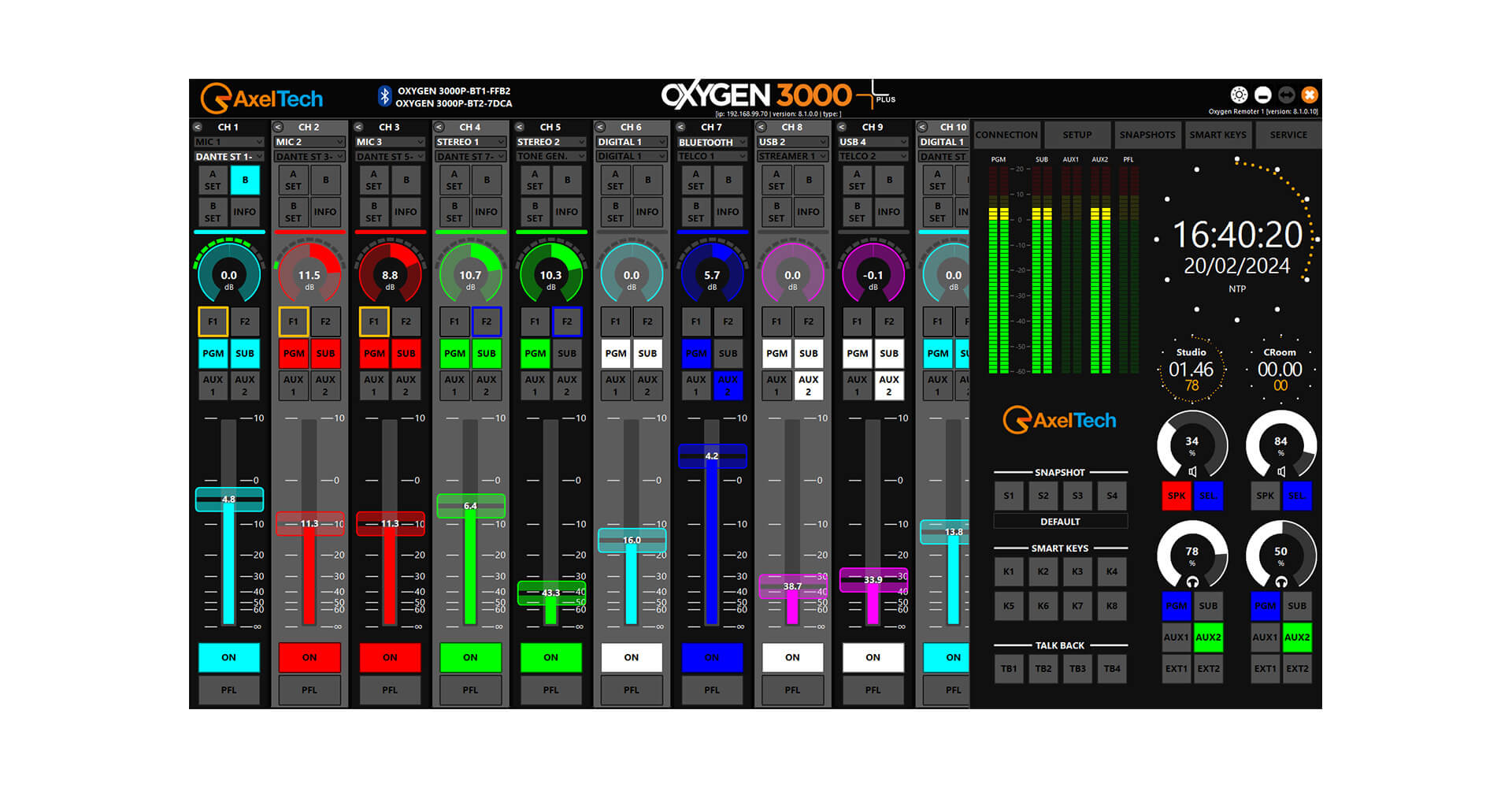

Télécommande logicielle

Oxygen Remoter est un logiciel gratuit fourni avec chaque console Oxygen. Il offre des fonctionnalités de télécommande avancées, telles que l’accès à tous les réglages et informations, le contrôle des faders, etc. Les boutons permettent de contrôler toutes les opérations disponibles sur les consoles physiques. C’est particulièrement utile pour les consoles compactes et dans les environnements à espace restreint.

La technologie Virtual Fader permet d’assigner chaque entrée à un fader/canal virtuel sur la surface de contrôle à distance. C’est très pratique pour le contrôle à distance des canaux. De plus, la transformation de la paire A/B en deux faders virtuels est une solution astucieuse qui optimise la gestion des sources disponibles.

Oxygen Remoter permet de contrôler plusieurs consoles à distance et de créer un écosystème. C’est très utile pour les productions à distance où, par exemple, une partie des canaux doit être contrôlée depuis le studio tandis que les autres sont gérés depuis la surface de contrôle physique en régie.

Oxygen Remoter est un outil puissant qui offre une flexibilité et des outils de contrôle supplémentaires à toutes les consoles Oxygen.

Oxygen Remoter est téléchargeable depuis la page d’administration web de la console Oxygen.

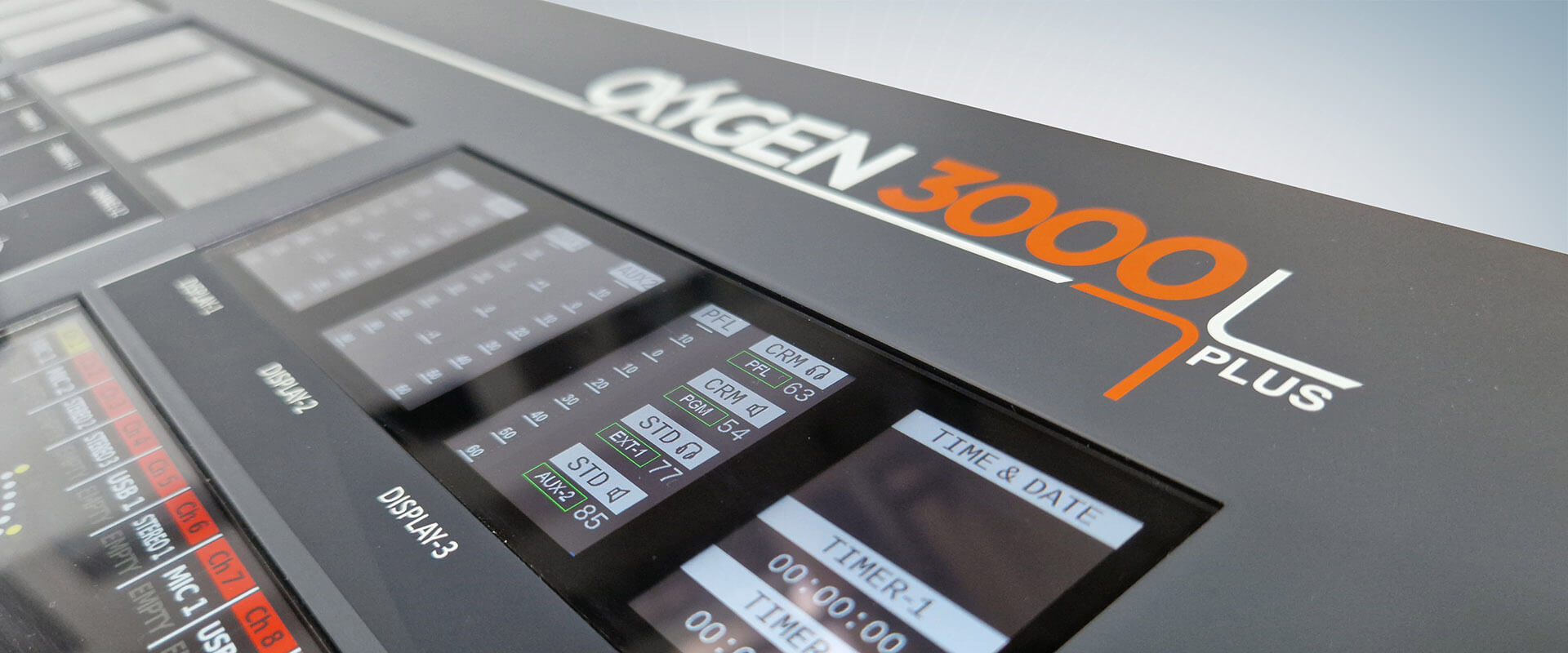

Écrans

Sur l’OXYGEN 3000 Plus, AxelTech a repensé l’interaction entre l’ingénieur du son et la console.



L’écran 7 pouces L’écran graphique TFT IPS affiche tous les paramètres de diffusion et, grâce à ses 4 potentiomètres rotatifs, permet une programmation rapide et intuitive de tous les paramètres de la console.

Plusieurs mises en page d’accueil sont disponibles, avec de nombreuses icônes thématiques. La page par défaut affiche les niveaux et les noms des sources A et B pour chaque fader.

Quatre écrans TFT IPS de 2,2 pouces permettent une surveillance immédiate et complète des sorties.

Les écrans TFT IPS de 2,2 pouces situés au-dessus de chaque fader affichent l’état du canal, les niveaux, les sources et les principaux paramètres.

Sortie HDMI

La sortie HDMI permet de connecter la console à un moniteur HD et d’afficher les informations suivantes :

• Niveaux des sources d’entrée audio
• Niveaux de sortie du bus 4+1
• Noms des sources A/B attribuées aux 10 canaux
• Affichage des sources diffusées
• Minuterie d’activation du microphone (régie et studio)
• Horloge
• Niveau de sortie audio (haut-parleurs et casque)
• Microphone actif
• Téléphone actif

La sortie HDMI, associée à 4 potentiomètres rotatifs, permet une programmation rapide et intuitive de tous les paramètres de la console.

L’interface graphique de programmation a été conçue pour être très simple et intuitive.

Des mises en page d’accueil sont disponibles, avec de nombreuses icônes thématiques.

La sortie HDMI peut être personnalisée avec le logo de l’utilisateur. Différentes mises en page d’affichage sont disponibles.

Bluetooth

L’Oxygen 3000 Plus est équipée d’un module Bluetooth sur chaque carte d’entrée/sortie audio. Cela permet de diffuser les appels passés via GSM, Skype, etc. Viber et WhatsApp avec un smartphone, une tablette ou un PC. L’Oxygen 3000 Plus propose deux modes de connexion Bluetooth : bidirectionnel pour les appels téléphoniques et monodirectionnel pour la diffusion audio stéréo haute qualité (A2DP) depuis des sources Bluetooth.

Lors des appels Bluetooth, la fonction PFL active le mode de conversation privée.



Décodeur et streamer intégrés

Outre ses entrées et sorties analogiques/numériques/AoIP, l’Oxygen 3000 Plus est compatible avec l’univers IP grâce à sa capacité à décoder des flux audio (stéréo ou mono) en entrée et à générer un flux audio en sortie (stéréo ou mono).

Codecs pris en charge :

Entrée (CBR et VBR) :

• AAC (AAC-LC) : 32-256 kbit/s, 16/32/44,1/48 kHz
• PCM linéaire : 16 bits, 16/32/44,1/48 kHz
• MP3 (MPEG-1 Layer 3) : 32-320 kbit/s, 16/32/44,1/48 kHz
• MP2 (MPEG1-Layer 2) : 32-320 kbps, 32/44,1/48 kHz
• OGG VORBIS : 32-256 kbps, 16/32/48 kHz ou OPUS : 6-320 kbps, 48 ​​kHz

Serveurs de streaming compatibles :

• Icecast : MP3, OPUS et Ogg Vorbis

Réseau, transport et protocoles :

• Transport : Protocole de transport en temps réel (RTP), Protocole de diffusion en temps réel (RTSP)
• Protocoles : IPv4, IPv6, TCP/IP, UDP, RTP, RTSP

Modes de diffusion : Multidiffusion et monodiffusion

• Principales applications :
• Liaisons STL et SSL, audio DVB-S/T, radio Web
• Diffusion audio sur Internet
